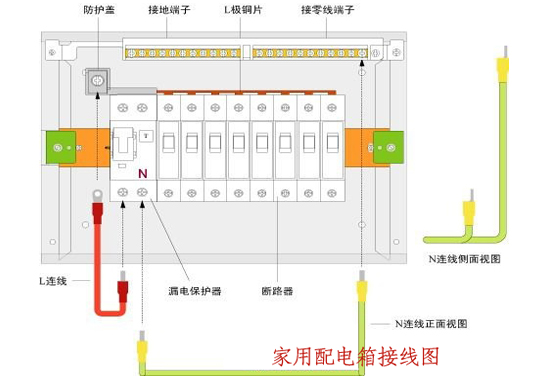

配电箱中三相五线制的特点

配电箱中三相五线制包括三相电力的三相线（a、b、c线）、中性线（N线）和地线（PE线）。中心线（N线）是零线。当三相负载对称时，流入三相线中性线的电流矢量和为零，但对于单相，电流不为零。当三相负载不对称时，中性线的电流矢量和不为零，这将产生对地电压。

三相五线制系统的特性如下：

1、系统正常运行时，专用保护线上无电流，但工作零线上有不平衡电流。PE线对地无电压，电气设备金属外壳的中性点保护接至专用保护线PE，安全可靠。

2、工作零线仅用作单相照明负载电路。

3、专用保护线PE不得断开或进入漏电开关。

4、正线采用漏电保护器。工作零线不应重复接地，PE线应重复接地，但不通过漏电保护器。因此，也可在TN-S系统的供电干线上安装漏电保护器。

5、TN-S型供电系统安全可靠，适用于工业、民用建筑等低压供电系统。
